SSJB(AY)型壓蓋式伸縮接頭

發布時間： 2021-01-04 瀏覽次

如果您正在尋找相關產品或有其他任何問題，可隨時撥打我公司銷售熱線，具體詳談！
全國統一服務熱線：15838165939

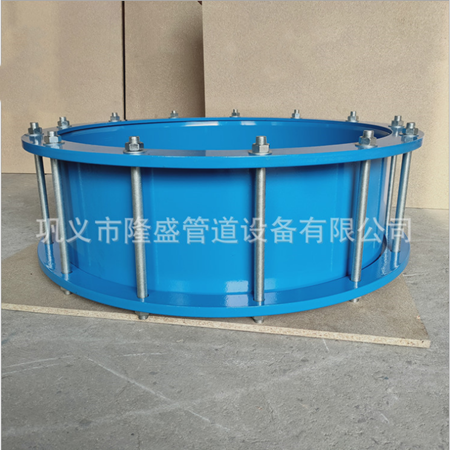

SSJB(AY)型壓蓋式伸縮接頭簡介：
壓蓋式伸縮接頭接頭是由本體，密封圈，壓緊構件組成的松套連接管道的裝置。主要用于吸收軸向位移，而不能承受壓力推力的補償接頭。
SSJB(AY)型壓蓋式伸縮接頭特點：
優點：壓蓋式伸縮接頭具有結構簡單合理，密封性能可靠，無需焊接，安裝拆卸方便，重復利用率高等優點。
SSJB(AY)型壓蓋式伸縮接頭使用范圍：
壓蓋式伸縮接頭比較適用于輸送水，油，氣及顆粒粉狀物的鋼管，鑄鐵管，球墨鑄鐵管等等
SSJB(AY)型壓蓋式伸縮接頭材料表：

序號	名稱	數量	材料
1	壓蓋	2	QT400-15、Q235A、ZG230-450、1Cr13、20
2	套筒	1	Q235A、20、16Mn、1Cr18Ni9Ti
3	密封圈	2	NBR、CR、FPM、NR
4	螺栓	n	Q235A、35、1Cr18Ni9Ti
5	螺母	n	Q235A、20、1Cr18Ni9Ti

SSJB(AY)型壓蓋式伸縮接頭公稱通徑主要技術參數：

公稱通徑 DN	管子外徑 DW	長度L		法蘭連接尺寸
		L1	L	0.25-1.6MPa			2.5-6.4MPa
				D	D1	n-Th	D	D1	n-Th
65	76	180	208	160	130	4-M12	185	145	4-M12
80	89			190	150	4-M12	200	160	4-M12
100	108		220	210	170		220	180
	114			240	200	4-M16	250	210
125	133			265	225		285	240	6-M16
	140
150	159						340	295
	168
200	219			320	280
250	273		220	375	335	6-M20	395	350	8-M20
300	325	220		440	395	8-M20	445	400	10-M20
350	355		273	490	445		505	460	10-M20
	377
400	406			540	495	10-M20	565	515	12-M20
	426
450	457			595	550	10-M20	615	565	20-26
	480
500	508			645	600	10-M20	670	620
	530
600	610			755	705	10-M20	780	725	20-30
	630
700	720			860	810	12-M20	895	840	24-30
800	820	290	355	975	920	12-M24	1015	950	24-33
900	920			1075	1020		1115	1015	28-33
1000	1020			1175	1120	14-M24	1230	1160	28-36
1200	1220			1405	1340	16-M24	1455	1380	32-40
1400	1420		377	1630	1560	18-M27	1675	1590	36-42
1600	1620			1830	1760	20-M27	1915	1820	40-48
1800	1820			2045	1970	22-M27	2115	2020	44-48
2000	2020			2265	2180	24-M27	2325	2230	48-48
2200	2220		400	2475	2390	26-M30	2550	2440
2400	2420			2685	2600	28-M30	2760	2650

SSJB(AY)型壓蓋式伸縮接頭安裝說明及應用：
壓蓋式伸縮接頭安裝在管道上后，擰緊螺母彈性密封圈，法蘭式松套伸縮接頭在螺母壓蓋的作用下依靠相互斜度，緊壓在管子外圈密封和連接作用。法蘭式松套伸縮接頭在當溫度變化時管子能在接頭中間自由的伸縮，當地基下沉時管子能偏斜，并確保密封無滲漏。從而起到補償作用。
